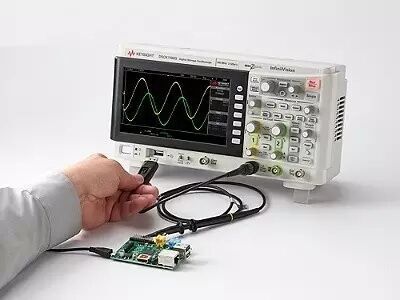

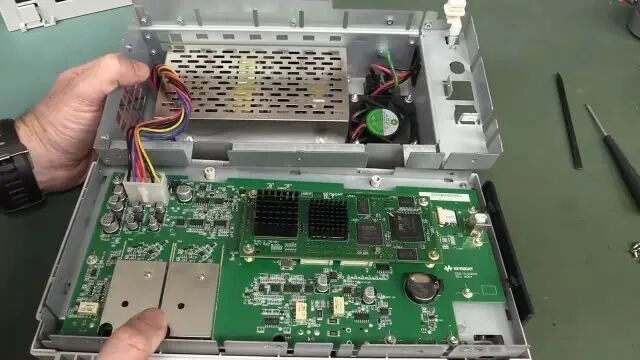

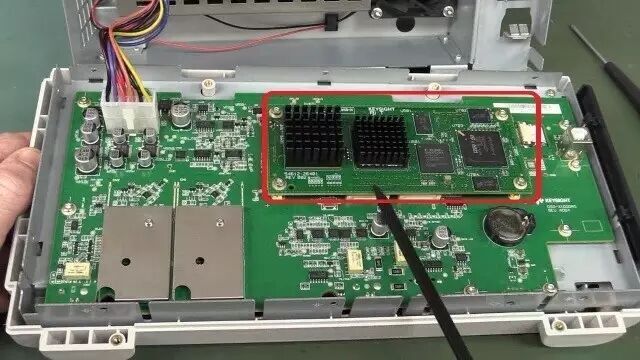

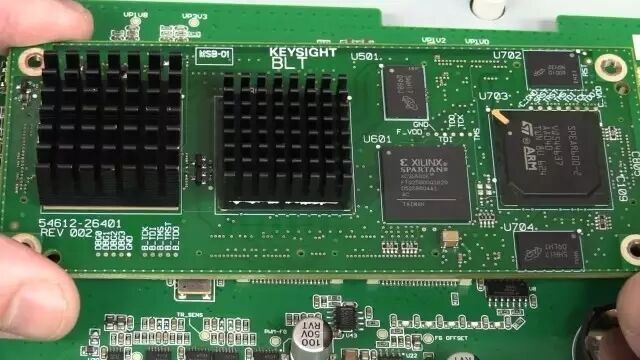

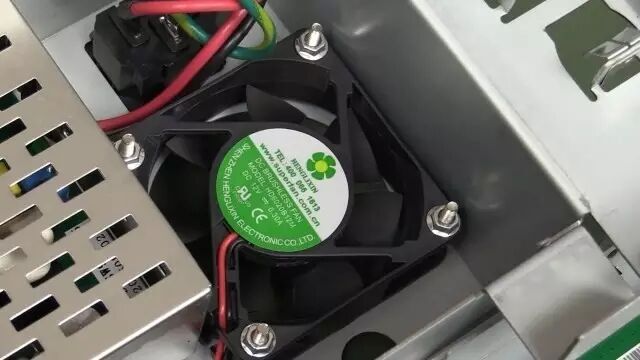

DSOX1000示波器維修拆解分析    DSOX1000示波器是50MHz雙通道教育版超低端示波器，為是德科技2017年發布的低端性價比機型，儀器維修中心介紹此款機型的維修拆解。 拆下后蓋之后的樣子，背面同樣是一體的金屬機殼，但做工更加簡單。可以看到后面板有USB控制接口，網口位置雖然在機殼上留了孔，但并沒相應的電路，所以沒有LAN口。 1000X主板結構，紅框部分是獨立的數字電路板，通過螺絲固定在下面的主板上             1000X主板分成了兩個部分，數字電路部分拆分成一塊獨立的小板子，安裝在下面的主板上。這跟Keysight以往的傳統可不太一樣，2000/3000系列都是一塊主板解決所有問題。   對于這個價位的示波器，壓縮成本非常重要，已經到了錙銖必較的地步（用料部分也可以看出來）。   電子儀器維修一般都是更換電路板。如果拆分成兩塊板子，比較容易損壞的前端電路一旦被燒掉（這次前端的耐壓被限制在150V），皮實耐用的數字電路部分還可以保留繼續使用。另外還有一個可能就是為了數字電路的升級，隨時可以更改ADC芯片提升帶寬，或者增大內存，而不用重新設計主板，這也是個思路。          1000X系列不會有MSO功能和四通道版本，目前的主板雖然布局松散，但留下的空間不多，沒有地方去布置這兩個功能。              單看數字電路部分，最左邊散熱片下面的應該是重新設計的ADC，從目前的型號來看，2GHz采樣率，最高帶寬是100MHz。中間散熱片下面的仍然是第四代Megazoom芯片，這塊芯片與2000/3000系列一樣。右邊就是一些FPGA和ARM處理器，操作系統仍然是Win CE。    再來看看電源部分，首先看到的是風扇的安裝。非常簡單直接，四個角用螺絲柱固定，并沒有像2000/3000系列一樣包裹橡膠減振墊，所以噪音會有點大。風扇的品牌是恒利信，而2000/3000系列的風扇來自臺灣元山科技。            電源模塊布局和做工比較公整，但使用的器件多來自國內。   此款機型維修比較簡單，成本較低，為安捷倫低端配置機型。
